经过近一年的紧张施工建设，克服了“7.20”灾害天气、疫情的影响，我司承接的狼城岗第二水厂自动化、信息化系统已于近日交付使用。

（一）工程概述

工程设计总规模1.5万m³/d，近期建设0.5万m³/d。本水厂水源采用深层地下水，水源井群位于本项目附近，共6眼水源井。净水主要工艺采用“絮凝沉淀过滤一体化+消毒+送水泵房”。

水厂按工艺流程布置有絮凝沉淀过滤一体化、加氯加药间、清水池和送水泵房，并预留深度处理用地，其中送水泵房和配电间合建。

二）设计范围

1. 自控仪表系统

2. 视频监视和安防系统

（三） 控制方式

配置全厂计算机监控系统，采用集中管理、分散控制的控制方式。

现场手动模式：通过就地控制箱（柜）上的按钮实现对设备的操作。

远程手动模式：操作人员通过PLC现场控制站操作面板或在中控室操作员站控制现场设备。 自动方式：设备的运行完全由各PLC现场控制站控制，根据水厂工艺流程的状况及工艺过程 检测参数，通过事先编制的控制程序自动完成设备的启/停操作，而不需要人工干预。

三种方式的控制级别由高到低为：现场手动控制、远程手动控制、自动控制。

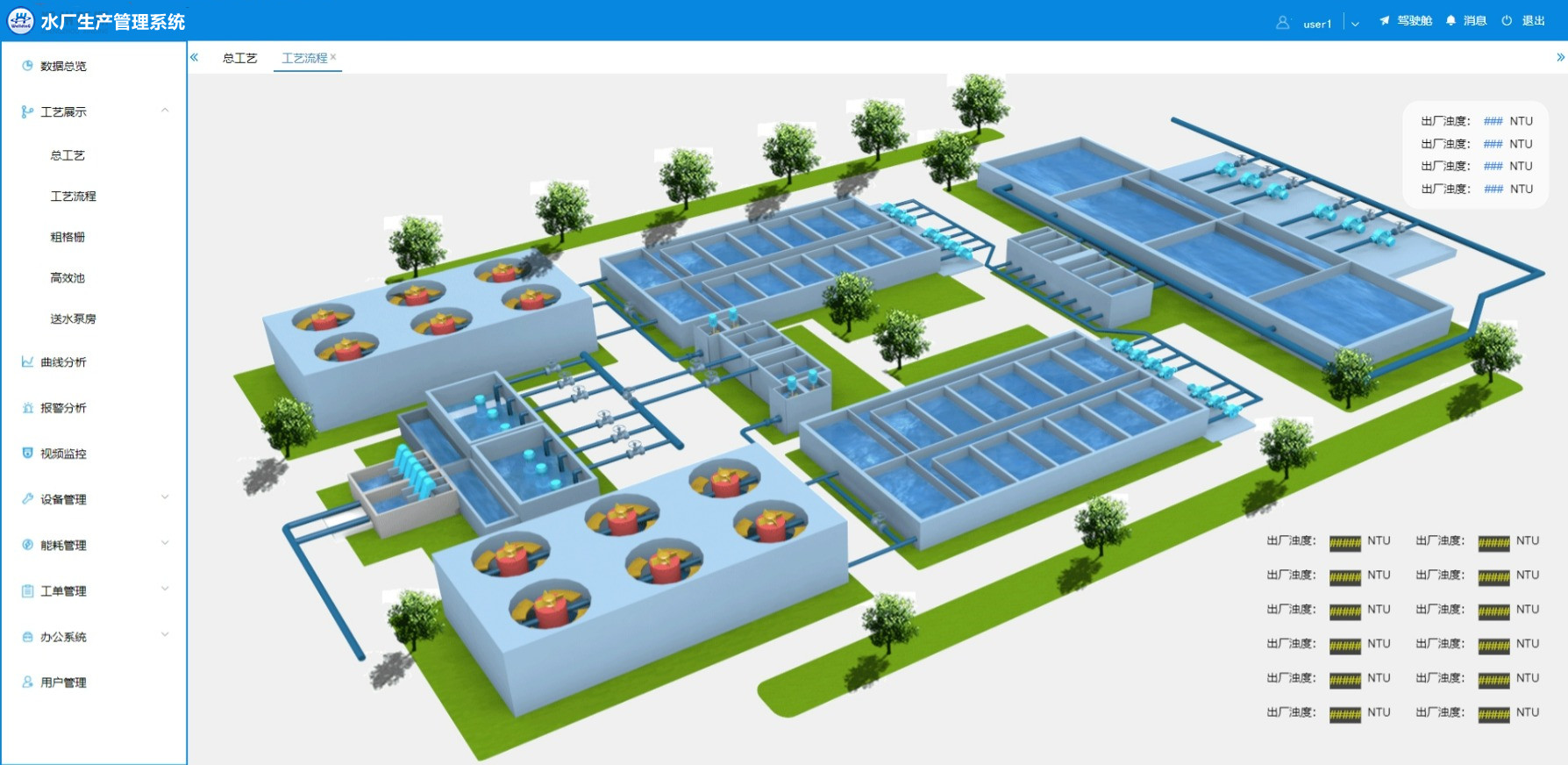

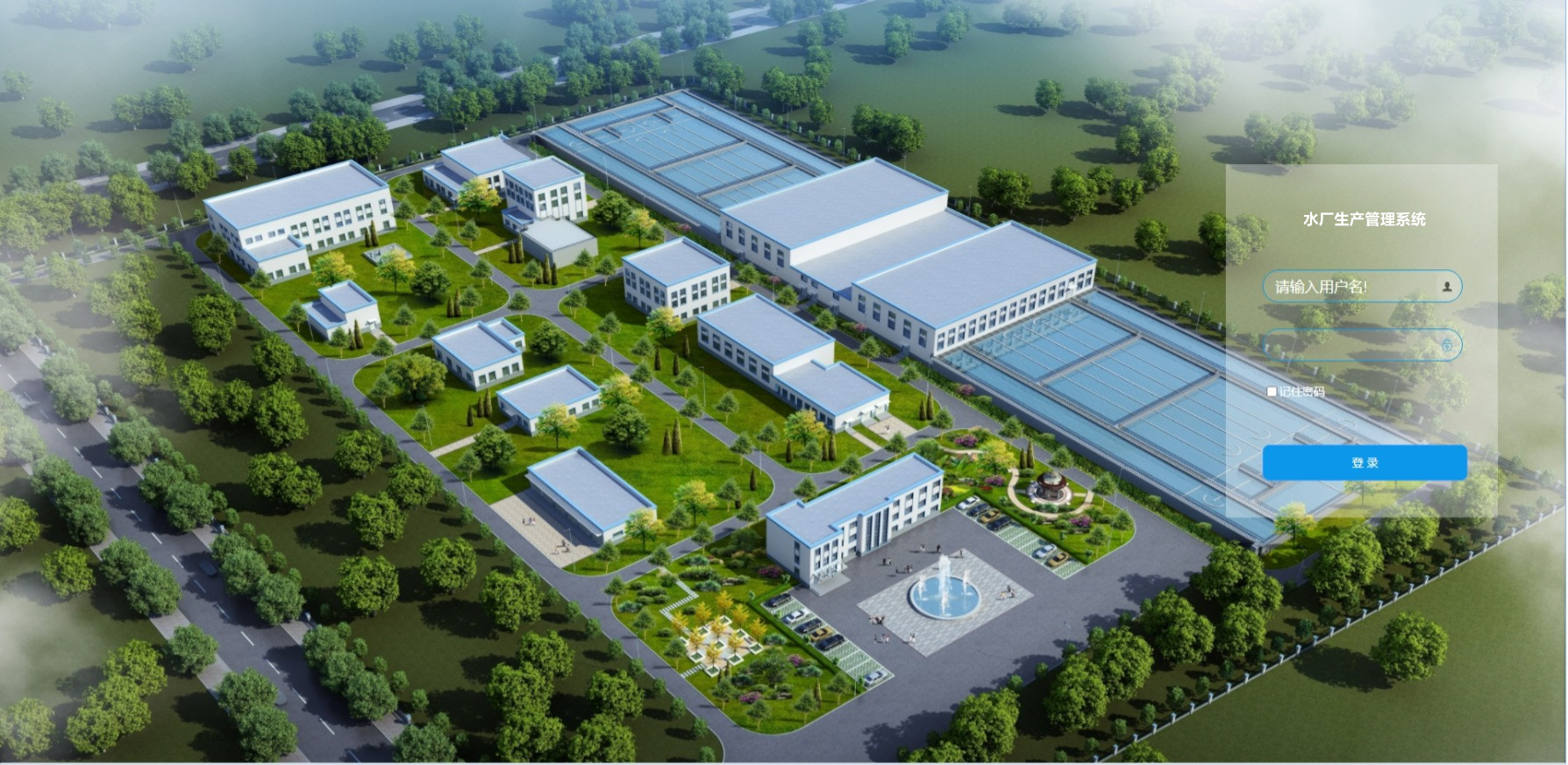

（四） 计算机监控系统

计算机监控系统为分层分布式结构。分为主控层和现地控制层。主控层对现地控制层实施 监控，现地控制层可以根据设定自行实现对现地设备的控制运行。

主控层位于水厂综合楼的控制室内，对整个供水系统起着监视、管理、调节、控制作用。 控制室内配置操作员工作站、网络柜、UPS、打印机等设备。

现地控制层位于各主要生产构筑物加设置2个现地控制站，6个现地控制子站。现地控制 站的控制核心由PLC构成，配置触摸显示屏（LCD）作为人机接口，通过LCD可对接入现地控制站 的所有设备进行集中、联动控制和监视，对接入的所有水位、流量、压力等信号进行监视。

（五） 视频系统

结合本供水工程的重要性，设置视频监视系统，对水厂中的重要工艺环节、重要生产设备、配电间和主要道路进行视频监视。

视频监视系统由现场摄像设备、控制中心设备及信号传输系统组成，现场摄像设备包括网络摄像机、云台、控制解码器及防护罩等，控制中心设备包括硬盘录像机、网络传输设备等。

在厂区围墙四周设置安防、电子围栏系统，以起到安全防范的作用。

（六） 防雷接地

系统中凡是经过电缆由室外进入室内的通信设备、PLC、中控室设备、仪表均要对其电源回路及信号回路做浪涌保护。安装电源线、信号线浪涌保护器，上述系统中其信号回路包括网络、通信、遥测回路。视频监视系统也要对其电源回路及信号回路同时进行浪涌保护，安装浪涌保护器。自控系统和工作保护接地与电气接地系统共用。保护接地电阻 <1欧姆。
